ワゴンRのセルモーターの位置は？故障症状と交換費用も解説

朝、エンジンをかけようとしたらカチカチ鳴るだけで動かない。あの瞬間の焦りって、独特ですよね。

ワゴンRでこの症状が出たとき、まず疑うのがセルモーター。そして次に浮かぶのが「そもそもどこに付いているんだろう」という疑問かなと思います。

ところが、この位置を調べていくうちに少し厄介な事実にぶつかりました。検索で出てくるワゴンRのセルモーター交換写真は、その多くがMH21SやMH23Sといった古い世代のものなんですね。

同じワゴンRという名前でも、2003年発売の3代目と2025年12月に仕様変更された現行型では、エンジンそのものが別物。他人の車の写真を自分の車の答えとして受け取ると、そこから先の判断が全部ずれていきます。

もうひとつ、調べていて手が止まったのがJAFの出動データでした。セルモーターを疑う前に知っておいたほうがいい数字が、そこにはっきり出ています。

しかもスズキは、ワゴンRを含む100万台超を対象に「エンジンが始動できなくなるおそれ」のあるサービスキャンペーンを公表しています。修理を決める前に確認しておく価値は、かなり大きいはず。

この記事では、位置の構造的な答えから型式の調べ方、本当にセルなのかの切り分け、交換費用の実例までをまとめました。修理に踏み切る前に、一度立ち止まって読んでもらえたらうれしいです。

この記事でわかる4つのポイント

記事の見どころを紹介

• セルモーターがワゴンRのどこに付いているのか
• 型式ごとに位置や部品が変わる理由と車検証での調べ方
• カチカチ音がセル故障とは限らない根拠と切り分けの手順
• 交換費用の実例と、修理か売却かを決めるための判断材料

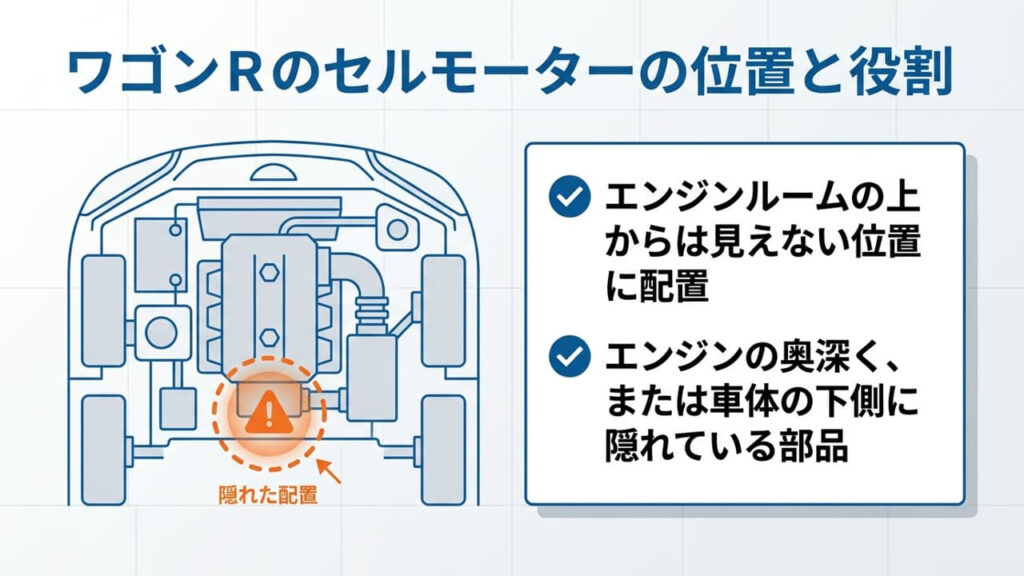

ワゴンRのセルモーターの位置と役割

まずは位置の話から始めます。セルモーターがどこに付いているのかという構造上の答えと、型式によって何が変わるのかを整理していきますね。ハイブリッド車との違いや、故障を疑うときの症状もこの章で扱います。

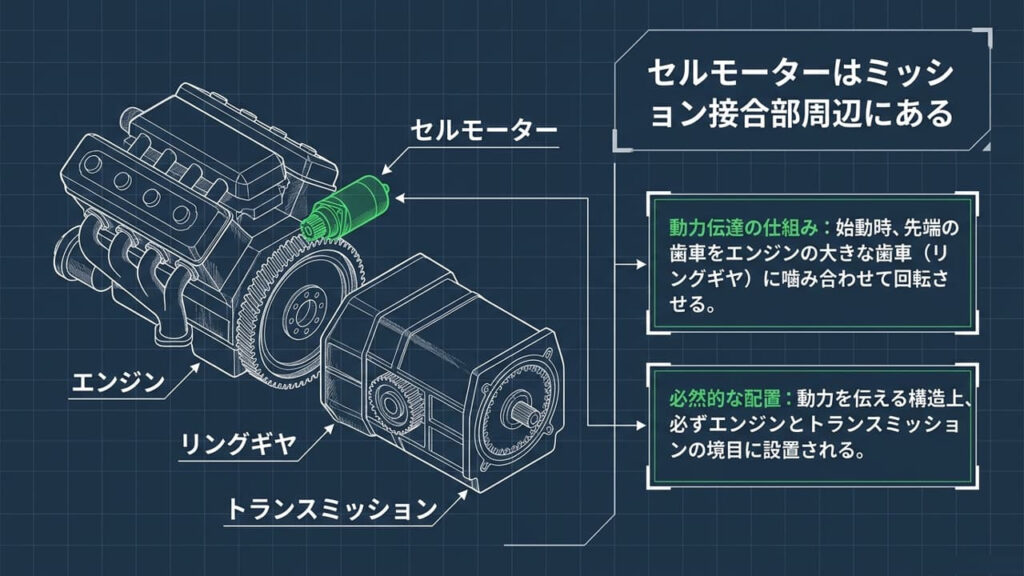

セルモーターはミッション接合部周辺にある

先に結論から。セルモーター（スターターモーター）は、エンジンとトランスミッションがつながっている接合部の周辺に取り付けられています。

エンジンルームを開けて上から丸見えになっている部品ではありません。エンジンの奥まった場所や、車体の下側に隠れていることが多い部品ですね。

なぜその場所なのか。デンソーの公式資料によれば、スターターは先端のピニオンギヤをエンジンのリングギヤに噛み合わせ、始動時に動力を伝える構造だと説明されています。

リングギヤはエンジンとトランスミッションの間にある大きな歯車。そこに噛み合う相手であるセルモーターも、必然的にその近くへ配置されるわけですね。

セルモーターの位置を一言でいうと

エンジン単体ではなく、エンジンとトランスミッションの境目あたりを探すのが基本。「エンジンルームを覗いたけど見つからない」なら、上からは見えない角度に付いている可能性が高いです。

ここからが大事なところ。スズキが一般公開している商品ページ・主要諸元表・オーナーズマニュアルの導線を確認した範囲では、セルモーターの取付位置を示した整備図は見つかりませんでした。

つまり「助手席側の下」「運転席側の奥」といった上下左右の具体的な位置は、メーカーの公開情報だけでは断定できないんですね。整備書は一般販売されている資料ではないので、ここは正直にお伝えしておきます。

参考として、グーネットピットに掲載された平成24年のDBA-MH23S（4代目）の整備事例を見てみましょう。「下のボルトは下から、上のボルトは上から外す」「下から抜いた方が圧倒的に早い」という作業の記述がありました。

少なくともこの型式では、車体の下側と上側の両方からアクセスする作業になっているということ。ただしこれは1つの事業者による1台の事例なので、すべての年式に当てはめるのは危険かなと思います。

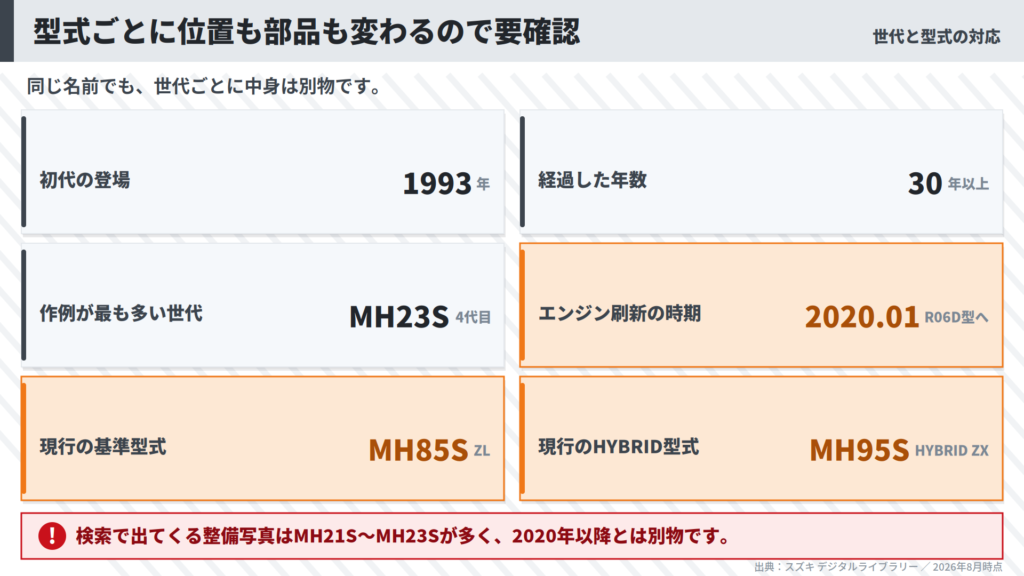

型式ごとに位置も部品も変わるので要確認

ワゴンRは1993年の登場から30年以上、モデルチェンジを重ねてきた車です。名前は同じでも、中身は世代ごとに別物。

スズキのデジタルライブラリーで確認できる歴代の型式を並べると、その差がよく分かります。

注目してほしいのが2020年1月の仕様変更。スズキの発表によれば、このとき新型のR06D型エンジンと新CVTが採用されました。

エンジンが変われば、その周辺に付く補機類のレイアウトも変わり得ます。2019年のワゴンRと2020年のワゴンRは、型式の数字が近くても中身が違うと考えておいたほうが安全ですね。

「ワゴンR セルモーター 位置」で出てくる画像や動画の多くは、MH21S・MH22S・MH23Sあたりの整備記録。あなたの車が2020年以降のMH85S／MH95Sなら、写っている部品も配置も別世代のものである可能性が高いです。

部品を注文する前に、必ず自分の車の型式を確認してください。ここを飛ばすと、届いた部品が付かないという事故が起きます。

ちなみに「ワゴンRスマイル」は型式が5AA-MX91S／5BA-MA81Sで、ワゴンRとは別の車種として扱われています。リコール情報を調べるときに混ざりやすいので、ここも分けて考えたほうが安全かも。

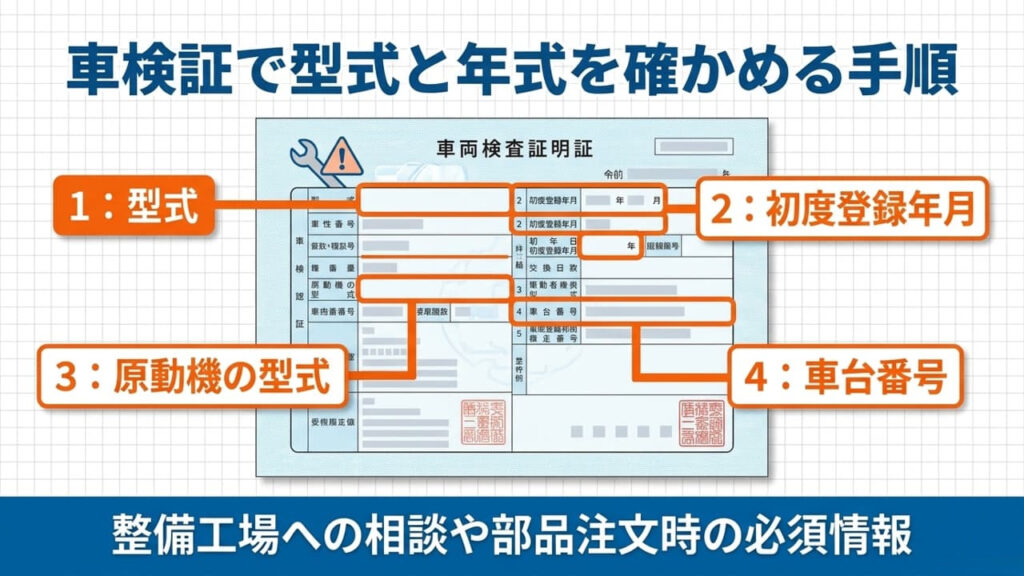

車検証で型式と年式を確かめる手順

自分の車がどの世代なのかは、車検証（自動車検査証）を見れば数分で分かります。修理の相談でも部品の注文でも、この情報が出発点。先に押さえておくと話が早いですよ。

見るのは4か所だけ。「型式」の欄（例：5BA-MH85S、DBA-MH23S など）、「初度登録年月」、「原動機の型式」（R06D、R06A など）、そして「車台番号」です。

この4つをメモしておけば、整備工場でも販売店でも話が通じます。逆にこれが無いと、電話口で「年式は何年でしたっけ」というやり取りから始まってしまうんですよね。

特に重要なのが車台番号。リコールやサービスキャンペーンの対象かどうかは型式だけでは決まらず、製作された時期によって個体ごとに分かれます。

スズキは車台番号を入力して対象かどうかを調べられる検索ページを公開しています。後述する無償修理の確認には、これを使うのが確実ですね。

あわせてグレード（ZL、HYBRID ZX、FA、HYBRID FX など）、駆動方式、変速機も控えておくと万全。現行型でいうとZLには5MTの設定があり、主要諸元表ではクラッチスタートシステムの装備が確認できます。

MT車はクラッチペダルを踏み込まないとセルが回らない仕組み。この一点を知らないだけで「故障した」と勘違いしてしまうケースも、決して珍しくありません。

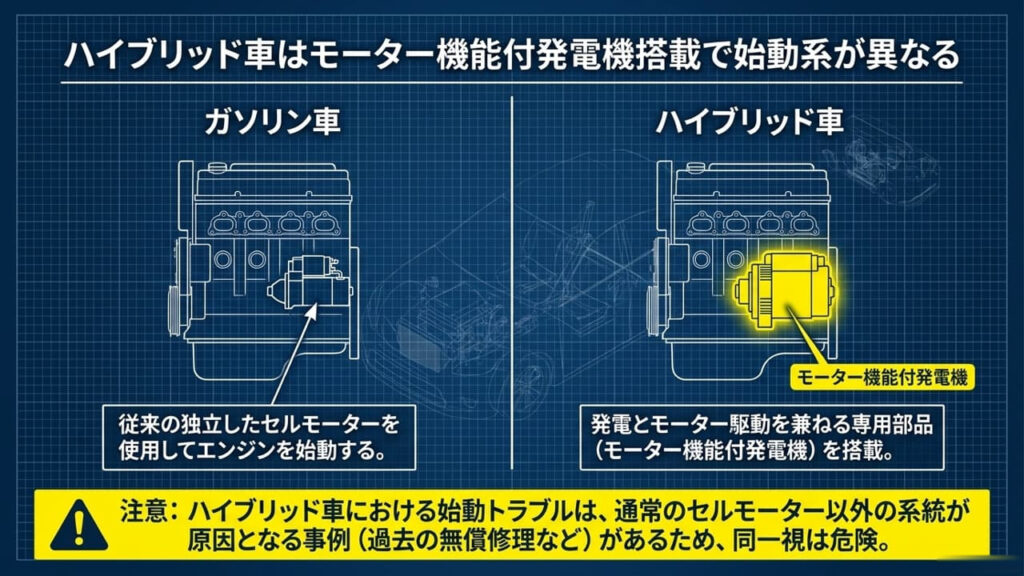

HYBRID車はISG搭載で始動系が異なる

ワゴンRには非ハイブリッドのグレードと、マイルドハイブリッドのグレードがあります。2025年12月15日の一部仕様変更後でいうと、ZL（5BA-MH85S）が非ハイブリッド、HYBRID ZX（5AA-MH95S）がマイルドハイブリッド。

見落とされがちなのが、HYBRID側にはISG（モーター機能付発電機）が載っているという点。スズキの公式ページでは、ISGを用いた発電とモーターアシストが説明されています。

主要諸元表でも、モーター型式としてWA04Cが記載されていました。ISGは発電機の役割とモーターとしての役割を1つにまとめた部品で、名称のとおりエンジンの始動に関わる場面がありますね。

では、HYBRID ZXには普通のセルモーターが別に付いているのか。どの場面をISGが担当し、どの場面を通常のスターターが担当するのか。この点については、公開資料の範囲では確認できませんでした。

HYBRIDグレードの始動系を、非ハイブリッドと同じ前提で語るのは避けたほうがいい。ここは正直に「要確認」としておきます。

なお旧型では、ISGまわりの不具合で始動不能に至るおそれがあるとして公式に届け出られた事例がありました。

2020年6月25日公表のDAA-MH44S（5代目のS-エネチャージ搭載車）のリコールです。ISGの診断プログラムの不具合から発電が停止し、鉛バッテリーが上がってエンストや再始動不能につながるおそれがあるとされました。

これはあくまで対象型式と製作期間が限定されたもので、現行のMH85S／MH95Sに当てはめられる話ではありません。ただ「ハイブリッド車の始動トラブルは、セル以外の系統が原因になることがある」という実例としては知っておく価値がありそう。

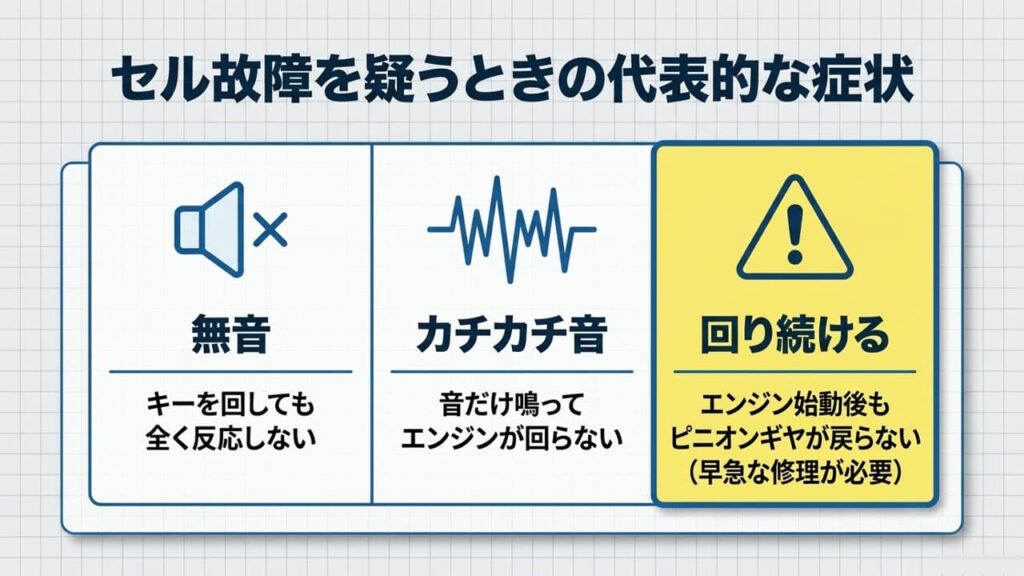

セル故障を疑うときの代表的な症状

セルモーターの不調が疑われるとき、実際にはどんな症状が出るのか。整備の現場や利用者の投稿でよく挙がるパターンを整理してみます。

いちばん多いのが、キーを回してもスタートボタンを押しても何も反応しないという無音のパターン。次に多いのが、カチッ、カチカチという音だけ鳴ってエンジンが回らないケースですね。

ほかにも、セルの回り方が弱々しくてなかなかかからない、エンジンがかかった後もセルが回り続ける、何度か試すとかかる日とまったくかからない日がある、といった症状が挙がります。

このうち「セルが回り続ける」は特徴的。先ほど紹介したDBA-MH23Sの整備事例も、まさにこの症状でリビルト品への交換に至っていました。

ピニオンギヤが戻らずリングギヤに噛み合ったままになると、こういう状態になり得るわけですね。

一方で、これらの症状はセルモーター以外の原因でも起こります。ここを混同すると、部品を換えたのに直らないという最悪の展開になりかねません。

JAFの案内でも、始動時のカタカタ音のような異音はバッテリー電圧の低下によっても、スターター本体の不具合によっても起こり得るとされています。音だけを聞いて部品を特定することはできない、ということ。

「何度か試すとかかる日がある」も判断が難しいところ。セル内部が摩耗して接触が不安定になっている場合にも起こりますが、バッテリーが弱っていて一晩休ませると少し電圧が回復するだけ、という場合も同じように見えます。

そのバッテリーが弱る側の原因として、発電を担うオルタネーターがへたっているケースもあります。見分け方と交換の相場はワゴンRのオルタネーター交換の費用相場のほうにまとめてあるので、バッテリーを換えてもすぐ上がるという方はそちらも確かめてみてください。

ワゴンRのセルモーター交換費用と判断基準

ここからは費用と判断の話に移りますね。交換前に何を確認すべきか、無償で直る可能性はないか、実際にいくらかかるのかを順に見ていきます。最後は、直すか手放すかを決めるための材料をそろえます。

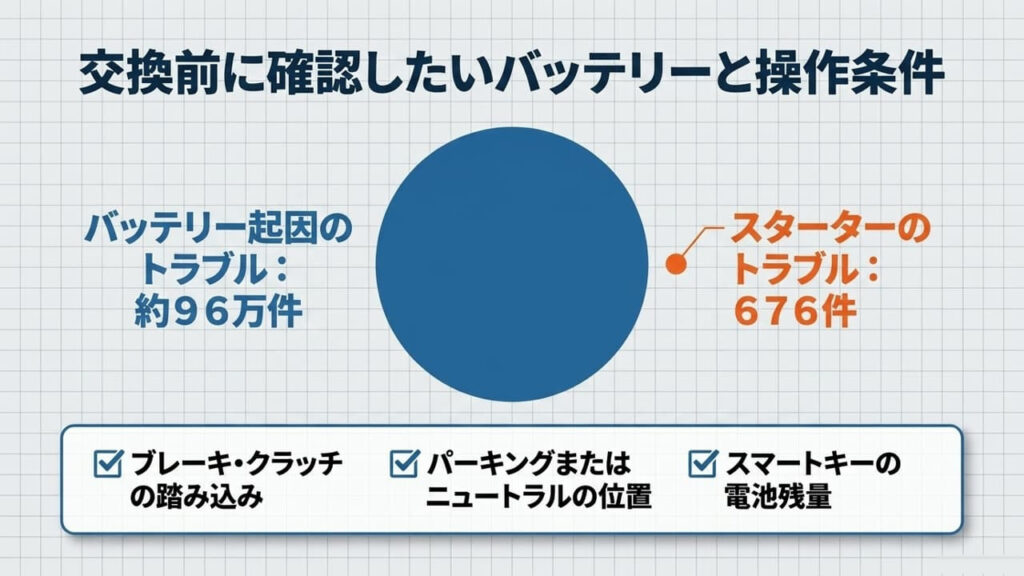

交換前に確認したいバッテリーと操作条件

ここで、冒頭で触れたJAFのデータを見てください。JAFのロードサービス出動理由から、2025年度（2025年4月〜2026年3月）の一般道路の内訳を引用します。

バッテリー起因の2項目（1位と3位）を足すと約96万件。それに対してスタータモータは676件で10位。桁が3つ以上違いますよね。

セル以外が原因のこともあるので、始動できないときに疑う順番を先に確認しておくと無駄がありません。

これは全車種を合計した数字なので、ワゴンR固有の故障率ではありません。ただ、「エンジンがかからない」の原因として圧倒的に多いのはバッテリー側という事実は動かないと思います。

しかも8位に「発電機／充電回路」、9位に「ハンドルロック・キー作動機構」が入っていますよね。セルモーターより上位に、充電系のトラブルとキーまわりのトラブルがあるということ。

この記事のゴールを先に言ってしまうと、セルモーターの交換を決める前に、バッテリー・端子・充電系・操作条件をひととおり潰しておく。これに尽きるかなと思います。

では具体的に何を見るか。まずは電装品の元気さ。ルームランプが暗い、ホーンの音が弱い、パワーウインドウが遅いといった症状は、バッテリーを疑う手掛かりになるとJAFが案内しています。

次にバッテリー端子。緩みや白い粉状の腐食がないかを見てください。接触が悪いだけで始動しないことがあります。

操作条件も忘れずに。CVT車はPまたはNに入っているか、5MT車はクラッチペダルを最後まで踏み込んでいるか。Dのままでは始動しません。

スマートキーの電池も要チェック。反応が鈍い、たまに認識しないという症状が先行していなかったか、思い出してみてください。

燃料残量も見落としがち。燃料計の故障で気づかないまま空になっているケースもありますし、ハンドルロックならステアリングを軽く左右に動かしながら操作すると解除されることも。

JAFはプッシュスタート車がかからない場合の原因として、シフト位置、スマートキーの電池、ペダル操作、燃料、バッテリー、スターターなど複数の候補を挙げています。

原因をひとつに決めつけないこと。それが結果的にいちばん安く済む道かなと思います。

もうひとつの切り分けが「セルは元気に回っているのにエンジンがかからない」というパターン。この場合、セルモーターは仕事をできているので、燃料系や点火系、制御系など別の系統を疑う流れになりますね。

ここでセルモーターを交換しても、まず直りません。

セルモーターを叩く応急処置について

「セルを叩けば一時的にかかる」という話は検索でもよく出てきます。内部の接点やブラシの接触が振動で一瞬つながるために起こる現象ですね。

ただ、これは修理ではありませんし、その場しのぎにすらならないことも多い行為。叩く場所を誤れば部品を割る危険もあります。

エンジンルーム内は高温部や回転部があり、路上での作業には危険が伴います。路上や危険な場所では作業せず、安全を確保したうえでロードサービスや整備工場に連絡してください。

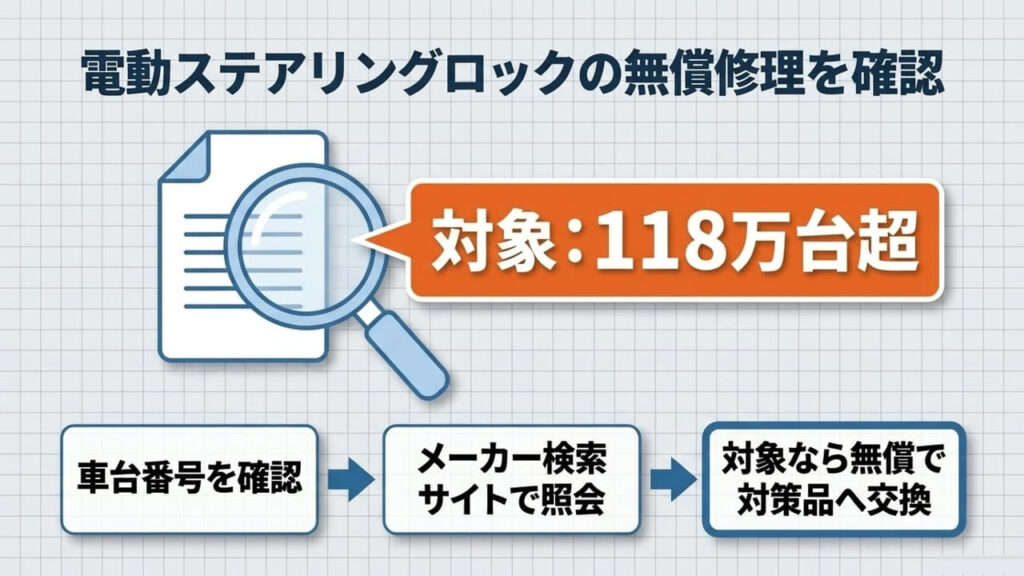

電動ステアリングロックの無償修理を確認

ここは、この記事でいちばん確認してほしい項目かもしれません。スズキはワゴンRを含む複数車種について、電動ステアリングロックの不具合でエンジンが始動できなくなるおそれがあるとして、サービスキャンペーンを2度公表しています。

2020年9月3日 公表分（対象1,183,386台）

対象車種はワゴンR、パレット、アルト ラパン、ソリオ、MRワゴン、アルト。ワゴンRの対象型式はDBA-MH23S／CBA-MH23Sを含む計7型式です。

プッシュスタート仕様車の電動ステアリングロックで、製造工程が不適切なため内部に塗布したグリスの油分がモーター内に浸入することがあるとのこと。

結果、ステアリングロックが解除されず、警告灯が点灯するとともにフェイルセーフ機能が働いてエンジン始動不良になるおそれがあるとされています。改善措置は全車両を点検し、対象車は対策品と交換。

2012年4月12日にも、同じ電動ステアリングロックで別の内容が公表されていました。こちらの対象はワゴンR、アルト ラパン、パレット、アルトで、DBA-MH23S／CBA-MH23Sを含む計7型式です。

不具合はスクリューの製造不良による強度低下と、ステアリングに過大な力が加わった際のはんだクラックによる一時的な導通不良。いずれもエンジンを始動できなくなるおそれがあるとされ、対策品への無償交換などの措置が取られました。

数字をもう一度見てください。1,183,386台。「セルが回らない」の犯人がセルモーターではなく電動ステアリングロックだったというケースが、それだけの規模で起こり得るということですね。

しかも対象なら無償で対策品に交換してもらえます。修理費を払う前に確認しない手はないでしょう。

ここで大事なのは、対象型式であっても、すべての個体が対象になるわけではないという点。サービスキャンペーンやリコールは製作期間で区切られているので、最終的には車台番号で確認するしかありません。

スズキが公開しているリコール対象車両の検索ページに車台番号を入力すれば、その場で分かります。実施済みかどうかもあわせて確認しておくと安心ですね。

ほかにも、ワゴンRには始動不能につながり得る公式の措置がいくつかありました。2017年7月6日公表のDAA-MH55S（6代目の初期ハイブリッド）のリコールが、その一例です。

補助電源モジュールの制御プログラムが不適切で、鉛バッテリーへの充電回路を遮断してしまい、バッテリーが放電してエンストやエンジン始動不能に至るおそれがあるとされました。

いずれも型式と製作期間が限定されたもの。「ワゴンRは壊れやすい」という一般化ではなく、「自分の個体が対象かどうか」を確認する材料として使ってくださいね。

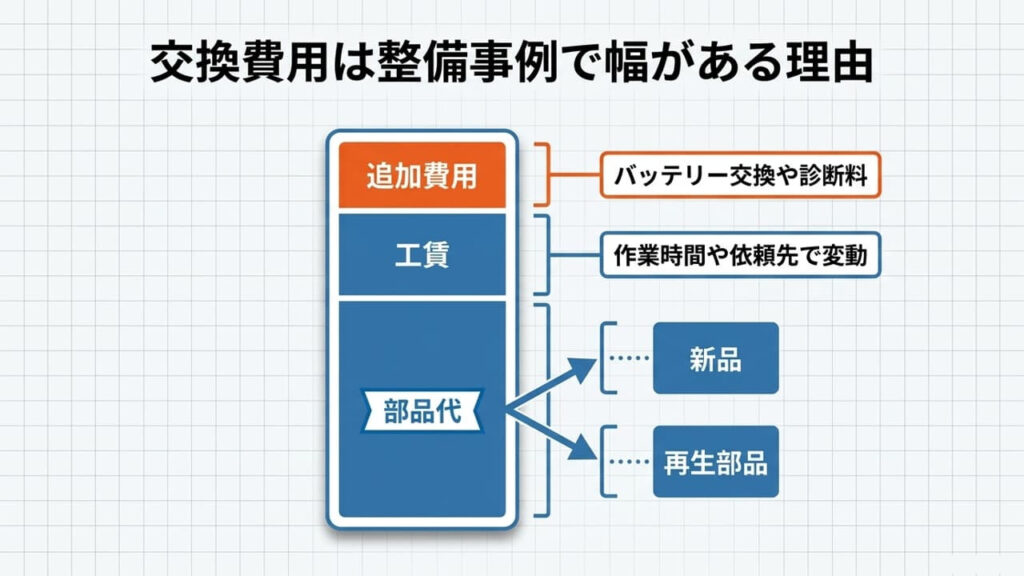

交換費用は整備事例で幅がある理由

費用の話に移ります。まず前提として、スズキが公開している資料の範囲では、現行のMH85S／MH95Sについてセルモーター交換の全国一律料金は確認できませんでした。

純正部品の部品番号や価格表も、一般向けには公開されていません。ですので、ここで紹介するのは公開されている整備事例です。

足まわりの整備費用の相場感としては、ドライブシャフトブーツ交換の費用も比べてみると判断しやすいです。

金額そのものより、なぜこれだけ幅が出るのかを読み取ってもらえたらと思います。

3件とも旧型か、型式が特定できない事例。現行型の価格としてそのまま流用することはできません。

そのうえで、幅が生まれる理由を挙げてみましょう。いちばん大きいのが部品の種別ですね。新品（純正）か、リビルト品か、中古品か。上の事例でもリビルト品で15,000円と24,900円の差があります。

次に作業時間。同じワゴンRでも1時間の事例と2時間の事例があり、型式や周辺部品の外し方で変わってきます。

依頼先による差も無視できません。ディーラー、整備工場、カー用品店では工賃の設定が違いますからね。

そして追加作業。バッテリーが弱っていれば同時交換になりますし、端子の腐食や配線の傷みが見つかれば別途費用が発生します。原因特定のための診断料が別になるケースもありますよ。

リビルト品というのは、使用済みの部品を分解して消耗部分を新品に交換し、性能を回復させた再生品のこと。新品より安く、中古品より品質が安定しているとされるため、セルモーターのような部品ではよく使われます。

ただし保証条件は業者によって違うので、見積もりの段階で確認しておくといいですね。

自分で交換するという選択肢についても触れておきます。この記事では具体的な脱着手順やトルク値は書きません。

スズキの整備書は一般公開されている資料ではなく、公開情報だけを根拠に手順を断定するのは安全上まずいと考えるからです。

セルモーターはバッテリーから直接大電流が流れる部品。配線の扱いを誤ればショートや火災につながりますし、車体の下に潜る作業も伴います。

工具と経験が揃っていないなら、整備工場に任せるのが結果的に安上がり。無理をしない判断が、いちばんコスパがいいと思いますよ。

ちなみに、故障の場所が特定できず自走もできない状態だと、そもそも整備工場まで運ぶ費用がかかります。レッカー代は距離によっては数万円になることも。

見積もりを取る段階で、引取りにいくらかかるのかもあわせて聞いておくと計算がしやすいですね。自走できない車の引取費用が無料になる選択肢もあるので、修理と並べて比べておくと判断が楽になります。

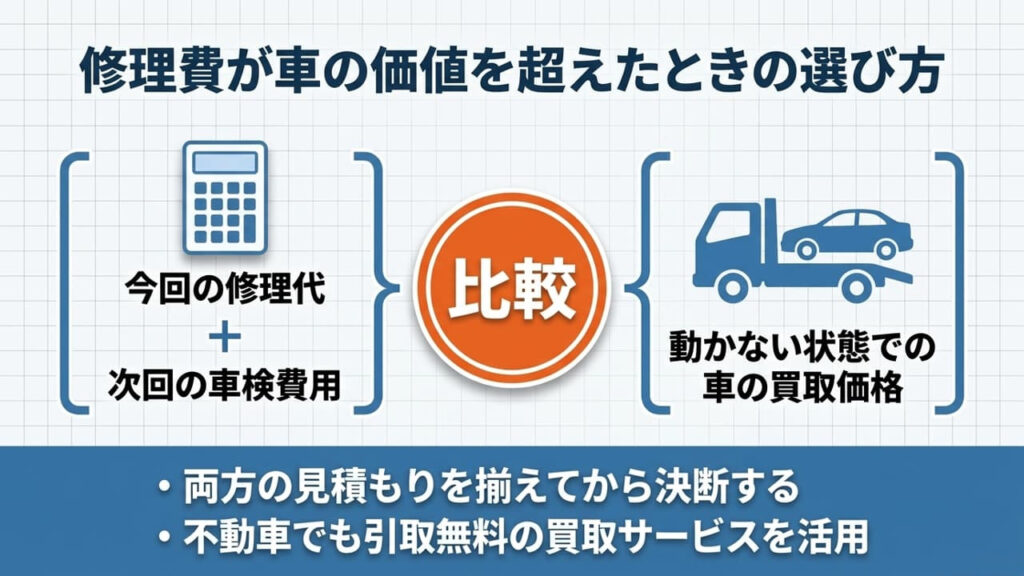

修理費が車の価値を超えたときの選び方

ここが、この記事でいちばんお伝えしたかった部分です。セルモーターの交換費用そのものは、上の事例を見るかぎり数万円の範囲に収まることが多そう。

問題は、それだけで終わらないケースですね。バッテリーも寿命でした、充電系も弱っていました、ついでに車検も近いです。こういう状況が重なると、合計金額は一気に膨らみます。

修理と買い替えで迷ったときは、新型の登場時期から考える乗り替え時期が判断の材料になります。

低年式のワゴンRだと、修理の総額が車そのものの価値を上回ってしまうことも珍しくありません。

では、修理と売却をどう比べるか。まず修理見積もりの総額。セル交換だけでなく、同時に必要になる作業を含めた金額で見てください。

次に次回車検までの残り期間。直後に車検が来るなら、その費用も足して考える必要がありますよね。エアコンや足回り、オイル漏れなど先送りにしている不具合があれば、それも計算に入れます。

そして意外と見落とされるのが、その車の買取価格。動かない状態でいくらになるのかを知らずに判断している人、けっこう多いんですよね。

意外に思われるかもしれませんが、エンジンがかからない車、自走できない車でも買取の対象になります。

カーネクストの公式ページでは、事故車・故障車・不動車・車検切れ・廃車といった車について原則0円以上での買取を掲げています。

全国対応でレッカーによる引取代が無料（一部離島を除く）、必要書類を預かって手続きを代行する費用も無料と明記されており、自走不可の場合でも対応できるとのこと。

ここで言いたいのは「修理せずに売りましょう」ではありません。修理見積もりと買取査定の両方を手元に並べてから決めるのがいちばん納得できる、ということですね。

片方だけ見て判断すると、後から「もう一方を知っていれば違う選択をしたのに」となりがち。故障車や不動車の買取条件を先に確認しておけば、整備工場の見積もりが高いのか妥当なのかを自分で判断できます。

あと、判断を急がないでほしいというのもあります。始動不能で困っている状況だと、目の前の提案にそのまま乗ってしまいがちですよね。

ただ、先に紹介した電動ステアリングロックのサービスキャンペーンのように、無償で直る可能性が残っていることもあります。車台番号での対象確認は数分で終わるので、決める前に一度挟んでおくのがおすすめ。

もし修理を選ぶなら、車台番号・型式・年式・グレード・駆動方式・変速機を伝えたうえで見積もりを取りましょう。部品は新品かリビルトか、診断料は別か、同時交換が必要な部品はあるかまで書面で出してもらうと安心ですね。

手放す方向を検討するなら、引取り費用を含めた条件を先に押さえておくといいかなと。レッカー代まで込みの総額で、修理費と比較できるようになります。

どちらに転んでも、情報を揃えてから決めたほうが後悔は少ないはず。

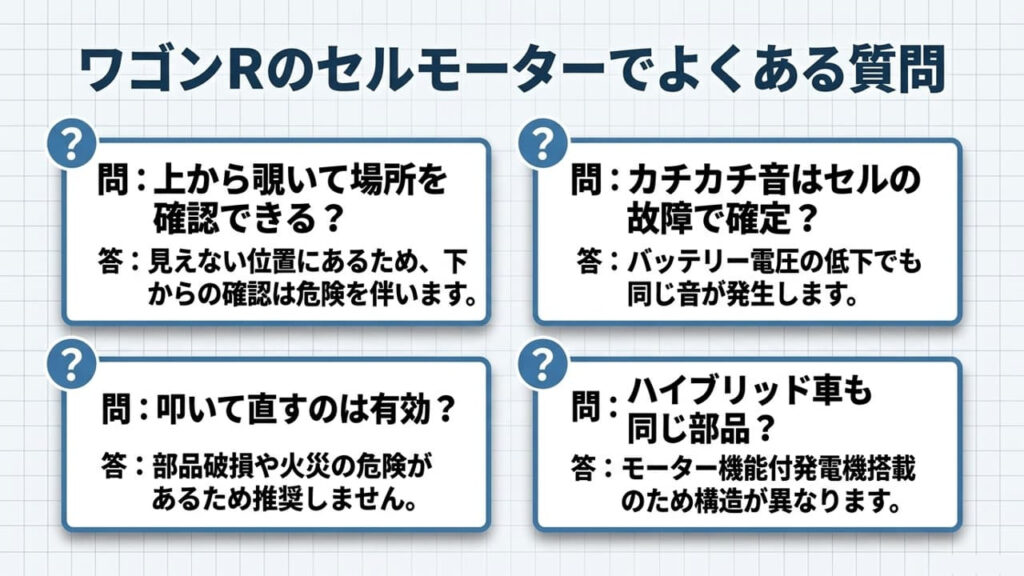

ワゴンRのセルモーターに関するよくある質問

Q1. ワゴンRのセルモーターは自分で場所を確認できますか？

A. エンジンとトランスミッションの接合部周辺という構造上の位置は分かっていますが、上から覗いて見えるとは限りません。車体の下側から確認する場合はジャッキアップを伴うため危険です。

無理に潜らず、整備工場で見てもらうほうが安全ですね。なお、スズキが一般公開している資料には取付位置を示す整備図が見当たらないため、正確な位置は整備書または実車で確認することになります。

Q2. カチカチ音がしたらセルモーターの故障で確定ですか？

A. 確定ではありません。JAFの案内でも、始動時のカタカタ音のような異音はバッテリー電圧の低下でも、スターター本体の不具合でも起こり得るとされています。

実際、JAFの2025年度の出動理由では過放電バッテリーが769,024件で1位、スタータモータは676件で10位でした。まずはルームランプの明るさやホーンの音、バッテリー端子の状態を確認してみてください。

Q3. セルモーターを叩いて直すのは有効ですか？

A. おすすめしません。内部の接触が振動で一時的につながることはありますが、修理ではありませんし、部品を破損させる危険もあります。

エンジンルーム内には高温部や回転部があり、路上での作業自体が危険です。安全な場所に停車したうえで、ロードサービスや整備工場に連絡してください。

Q4. ハイブリッドのワゴンRも同じセルモーターですか？

A. 同じとは言えません。現行のHYBRID ZX（5AA-MH95S）にはISG（モーター機能付発電機）が搭載されており、主要諸元表ではモーター型式WA04Cが記載されています。

ただし公開資料では、通常のスターターが別体で存在するのか、始動のどの場面をISGが担当するのかまでは確認できませんでした。ハイブリッドの始動系については、型式に対応した整備情報で確認してください。

ワゴンRのセルモーターの位置と費用のまとめ

最後に、この記事の内容を整理しておきますね。

位置／セルモーターはエンジンとトランスミッションの接合部周辺にあります。ピニオンギヤがリングギヤに噛み合う構造上、必然的にその場所になるわけですね。

ただしスズキの公開資料に整備図がないため、上下左右の正確な位置は型式ごとの確認が必要。

型式／MH21S・MH23S・MH34S・MH55S・MH85S・MH95Sで中身は別物です。検索で出てくる交換写真が自分の車と同じとは限りません。

症状／無音、カチカチ音、セルが回り続けるなどが挙がりますが、音だけで部品は特定できないと考えてください。

切り分け／JAFの2025年度データでは過放電バッテリーが769,024件で1位、スタータモータは676件で10位。まずはバッテリーと操作条件を潰しましょう。

無償修理／電動ステアリングロックのサービスキャンペーンは対象1,183,386台。車台番号で確認する価値は十分あります。

費用／公開事例では総額26,400円〜38,390円。ただし旧型や型式不明の事例なので、現行の価格ではありません。

セルモーターの位置を調べていた方が、この記事を読んで「そういえばバッテリーを疑っていなかったな」と思ってもらえたなら、それがいちばんの成果かなと思います。

部品を交換したのに直らなかった、というのがいちばんもったいないですからね。

そして、修理の総額が見えてきたときには、その車の価値と並べて比べてみてください。動かない車の無料引取の可否を先に確認しておけば、修理費と売却額を同じ土俵に載せて考えられます。

低年式で修理費がかさむなら、そこで手放すのも十分に合理的な判断かなと思いますよ。

なお、始動不能で路上に停まってしまった場合は、無理に作業せず安全の確保を最優先にしてくださいね。

正確な部品番号や費用、リコールの対象可否については、車台番号を伝えたうえで、スズキの販売店や整備工場、メーカー公式サイトで確認をお願いします。この記事の情報は2026年8月時点で確認したものです。
